在如今的橋梁道路建設中，預應力施工被廣泛應用，其中張拉這關鍵步驟，其施工質量的優良，會直接影響結構的穩定性，但是傳統張拉施工，完依靠施工人員憑經驗手動進行操作，誤差率很高，無法保證預應力施工質量。而智能張拉設備張拉是指不依靠工人手動控制，而是利用計算機智能控制技術，通過儀器自動操作，完成鋼絞線的張拉施工。下面小編就來為大家講解一下關于智能張拉機工作原理及注意事項。
　　

　　一、什么是智能張拉機

　　

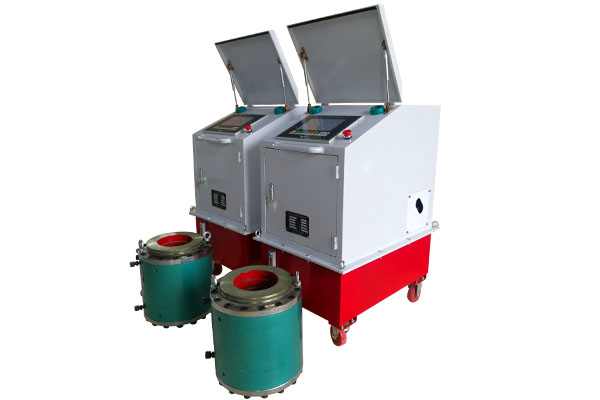

　　智能張拉機是指不依靠工人手動控制，而是利用計算機智能控制技術，通過儀器自動操作，完成鋼絞線的張拉施工的機械設備。
　　

　　二、智能張拉機的工作原理

　　
　　1、本系統中的工業計算機，根據生產工藝要求，可設置的工藝參數，工作中，工業計算機向液壓組合閥的執行機構發出指令，按當前生產智能張拉的設定參數，控制組合控制閥進行智能張拉，同時，采用高精度的壓力傳感器，動態實時檢測系統中的液壓壓力。由工業計算機發出卸荷指令，組合控制閥令液壓缸后退。完成工作流程。壓力，傳輸?shù)竭\(yùn)動控制器，運動控制器根據反饋按設定的工業計算機調節模式自動控制油頂壓力。
　　
　　2、根據位移差、張拉力差，自動調節兩端張拉速度。保證兩端均勻張拉。?在張拉控制過程中，油頂不停止運動，油頂活塞和外筒沒有相對轉動，有效的凈化了張拉力反饋值，確保張拉過程中鋼絞線同向均勻受力。回油錨固采用高壓比例閥控制，錨固速度可控?，工作錨以接近靜壓的方式咬合鋼絞線，杜絕滑絲、斷絲情況出現。??
　　
　　3、退缸到位自動停止，消除過度退缸引發的爆頂事故。數據采集采用通過國家認證的高精度壓力傳感器，通過直接檢測油頂張拉油口壓力，精確控制張拉過程，實現張拉自動化。?在張拉過程中，確保持續穩定張拉力，消除摩阻轉向干擾，使工作夾片始終處于小摩阻狀態，工具夾片始終處于靜力受壓狀態。
　　
　　4、智能張拉程序控制系統以張拉力為控制指標，伸長量誤差作為校對指標。系統通過傳感器感應測量采集每臺張拉設備的工作壓力和鋼絞線的伸長量等數據，并實時將數據傳輸給系統計算機進行運算判斷，將數據再回傳給PLC實現隨時調整油泵電機工作參數控制出油量多少來得到所需壓力值，從而實現高精度張拉力及加載速度的控制。

　

　　三、張拉機的使用方法

　　
　　1、開機前先檢查線路有沒有接錯，油路有沒有接錯，油泵正反轉有沒有接反，啟動油泵后檢查每處油管接頭處有沒有漏油，調節總壓力有沒有反應，切正常之后才能使用。
　　
　　2、在運行畫面輸入管樁規格，管模號，班組，長度，在電柜上面選擇A樁或者AB樁，然后點動張拉啟動，即進入自動張拉。待壓力到達所設定的張拉壓力值后，將螺母鎖好之后，點動手動退回就自動退回。
　　
　　3、在參數設置畫面里可以設置每種管樁相對應的張拉壓力值，張拉的時間，張拉的時間根據自身要求自行設置。點擊“打開密碼”輸入“密碼”按“ENTER”鍵確認。點擊時間修改是用來調整觸摸屏的時間。?
　　
　　4、曲線查詢畫面：按“上項”“下項”“上頁”“下頁”可以查詢張拉的歷史曲線圖。按“清空”就可以把歷史曲線圖部清空。
　　
　　5、數據查詢畫面：按“上頁”“下頁”可以查詢張拉的歷史數據。需要拷貝數據在觸摸屏的后面插入U(xiǎn)盤，然后點擊數據導出按鈕，就可以把數據部拷貝到U盤里面。拷貝成功后數據自動清空。
　　
　　6、如果張拉螺桿過短的時候，先用手動張拉，待螺母上好之后再手動退回，然后再自動張拉。
　　

　　四、智能張拉機的使用注意事項

　　

　　1、使用前的注意事項

　　
　　1）因?yàn)閺埨O(shè)備上配備的是壓力表，張拉時需要的是力，彼此間存在一個換算的問題，標定就是給你一個換算的公式或者表格，讓你知道兩者間的對應關系。
　　
　　2）油泵和千斤頂都是機械產品，因?yàn)楣畹脑蚴澜缟喜淮嬖谌魏蝺蓚€(gè)完全一樣的工業品，這一點參照指紋，既然每一臺設備都不一樣，其內部的摩擦和損耗必然不同，因此使用前標定校準一下就很必要了。3.設備使用一段時間或者維修后，其內部摩擦和損失也會產生變化，因此規定半年需要重新校準一次。
　　

　　2、使用的注意事項

　　
　　1）進行張拉設備的操作人員必須熟悉張拉設備操作基礎知識及安操作規程，在上崗前需經過業的相關技術培訓；
　　
　　2）在進行張拉設備操作前需對每個操作人員分工明確，責任到人，服從統指揮，穿戴好操作工作服；張拉作業區需要設置禁止非工作人員進入張拉區域的警戒標示；
　　
　　3）使用張拉設備前必須檢查各部張拉設備是否符合施工及安要求，工作運轉是否正常；操作張拉設備時應嚴格遵守主要參數中的規定數值進行操作，切忌超高超載，否則當起重高度或起重噸位超過規定時，電動液壓千斤頂部會發生嚴重漏汕，容易發生工程事故；
　　
　　4）高壓油泵與千斤頂之間連接點的各接口必須完好無損，進行油泵操作的工作人員必須戴好防護眼鏡，預防油管破裂及接頭噴油弄傷眼睛；
　　
　　5）選擇要重物玉心適中，電動液壓千斤頂?shù)闹c(diǎn)要合理選擇，底面需墊平，要考慮到地面軟硬條件在卜刁的時候，如放置不平穩則需要考慮是否要襯墊堅韌的木材，以免負重下陷或傾斜。
　　
　　6）張拉時梁兩正面不準站人，高壓油泵應放在梁的兩側，操作人員應站在預應力鋼絞線位置的側面，禁止將超高壓大噸位電動千斤頂作為支撐物使用。
　　
　　以上就是小編為大家講解的關于智能張拉機工作原理及注意事項的全部內容，希望大家看過之后會有所幫助，綜上所述，智能張拉機在工業中就是非常典型的計算機智能技術的應用，洛陽萬碩是一家集生產，銷售，服務于一體的技術企業，擁有雄厚的生產能力，完善的售后服務體系確保您能夠安全操作，歡迎大家留言或致電咨詢。
